Di quote abbiamo già parlato e se hai qualche dubbio ti invito a tornare al tutorial Quote 1 per ripassare, in particolare ricordati di creare il layer "quote" per tenere tutto in ordine.
In questo tutorial guardiamo velocemente come misurare due parametri significativi della circonferenza, il raggio e il diametro e come collocare la misurazione.

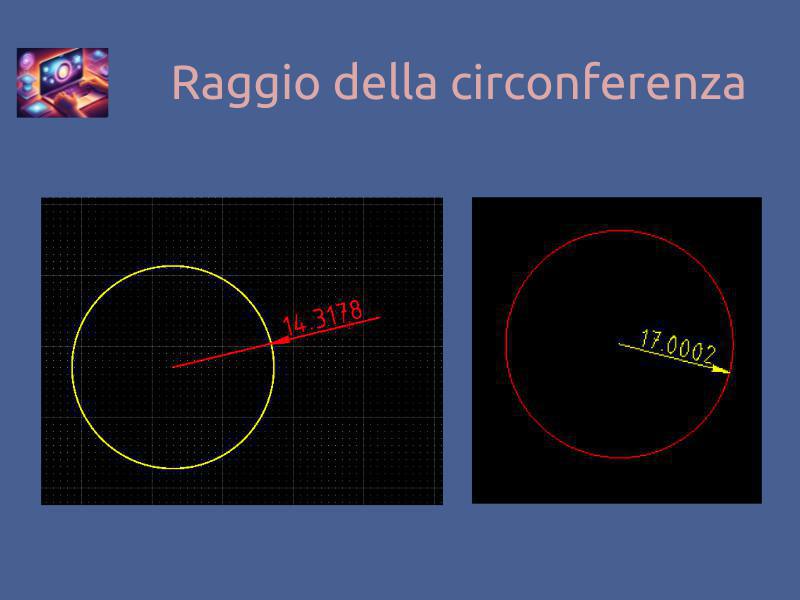

Cliccando questo comando è possibile misurare il raggio di una circonferenza.
Dopo aver selezionato il comando cliccare un punto qualunque della circonferenza. A questo punto comparirà la misura e occorre cliccare nel punto in cui si vuole posizionare la misura stessa.
Sarà il sistema, in base alla grandezza della circonferenza, a collocare la misura all'interno o all'esterno della circonferenza stessa.

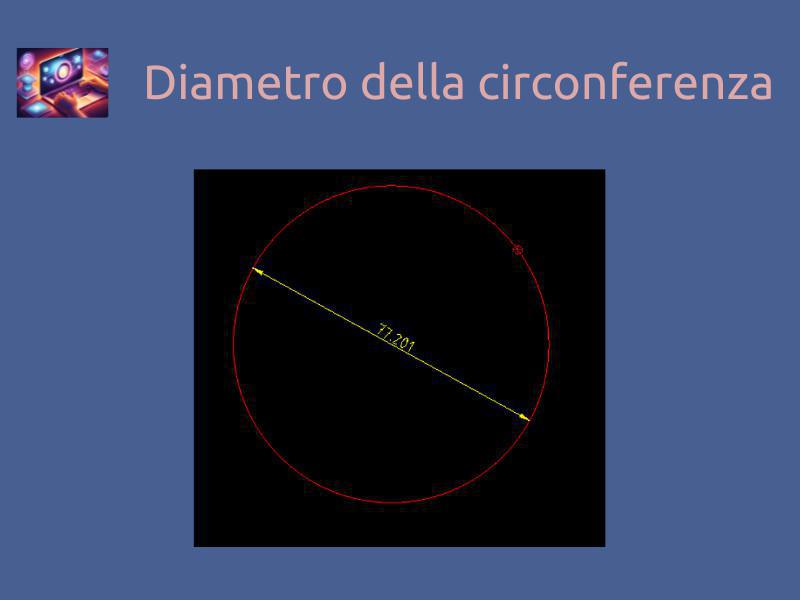

Cliccando questo comando e successivamente un punto qualunque della circonferenza compare la misura del diametro.
Cliccare poi per posizionare la misura all'interno del disegno
