Per le proiezioni ortogonali occorre essere capaci di tracciare il solito foglio 200x300, altrimenti rileggere il tutorial dedicato.

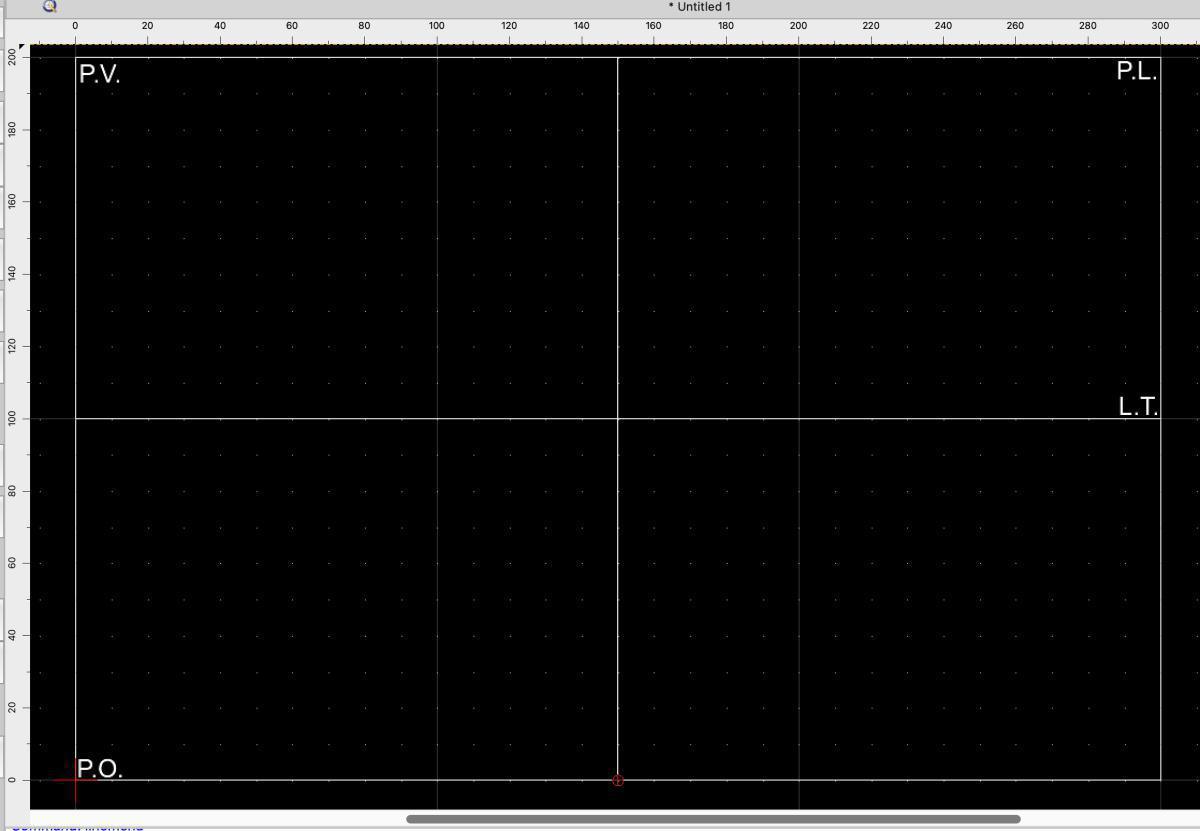

Divido il foglio in 4 tracciando una linea orizzontale e una verticale entrambe nel punto medio dei lati.
Utilizzando lo strumento testo, con altezza (height) 5, identifico i 4 elementi del foglio:
- piano orizzontale (P.O.)
- piano verticale (P.V.)
- piano laterale (P.L.)
- linea di terra (L.T.)

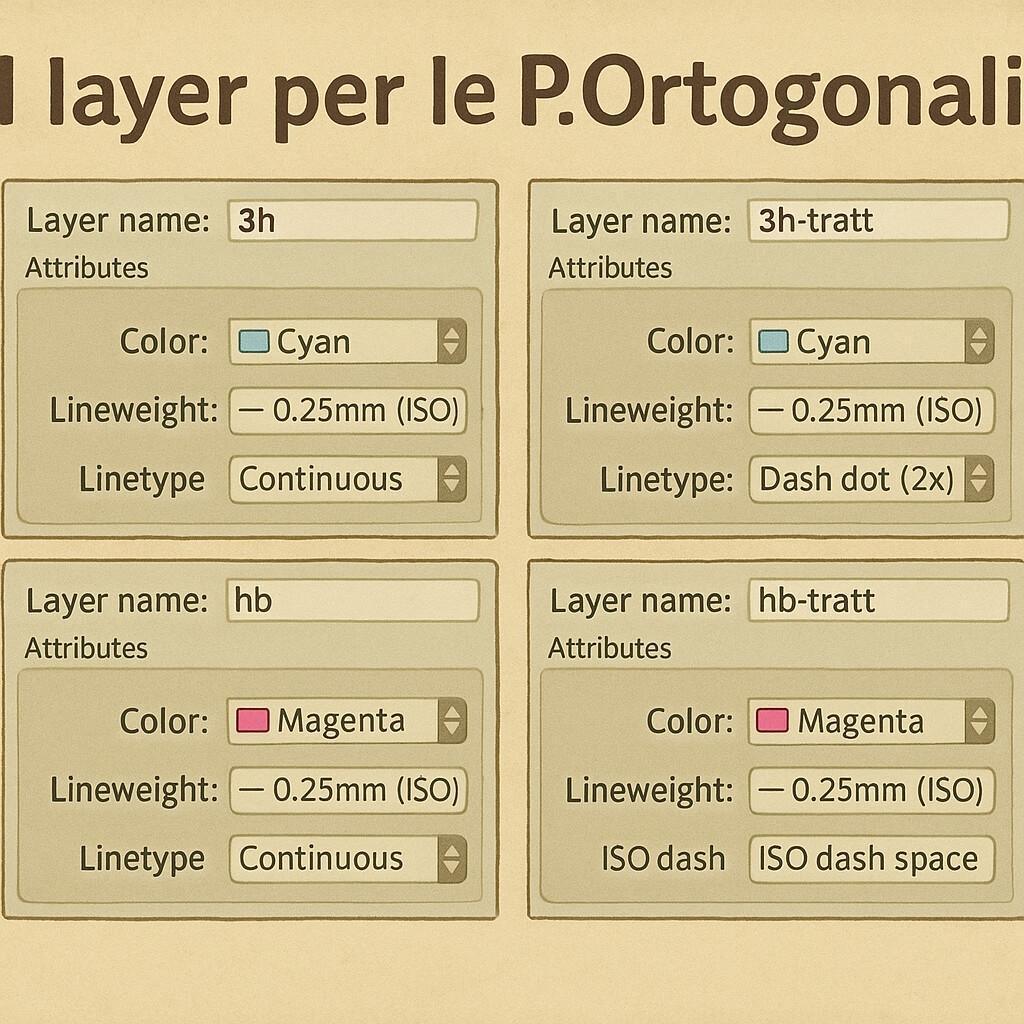

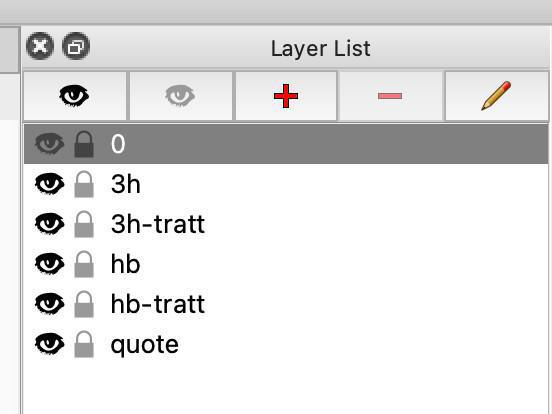

Anche sui layer ci sono alcune novità: come in tutte le tavole abbiamo, 3h e hb come due matite e quote per raggruppare eventuali misure.
Si aggiungono
3H-tratt e HB-tratt con le seguenti caratteristiche:
3H-tratt: stesso colore scelto per 3H e tipo di linea (linetype) "Dash Dot 2X"
HB-tratt: stesso colore scelto per HB e tipo di linea (linetype) "ISO Dash Space"
